浸窒焼入れとは？浸炭・窒化との違いと、低歪み・高硬度・コスト削減を同時に実現する仕組みを解説

「浸炭焼入れで変形が出てしまい、後工程の研磨コストが嵩んでいる」「窒化処理では靭性が足りず、衝撃荷重のある部品に使えない」「高価なステンレス鋼を使い続けているが、材料費をなんとか削減したい」——こうした悩みを抱えて熱処理の選定に頭を抱えている設計・生産技術の担当者は少なくありません。本記事では、浸炭と窒化それぞれの課題を同時に解消する「浸窒焼入れ」の仕組み・2つのタイプ・選定ポイント・適用事例を解説します。記事の後半では、日本テクノが特許を取得した独自技術「Nハード」がどのようにこれらの問題を解決するのか、具体的な事例とともにご紹介します。

---

表面硬化処理全体図｜浸窒焼入れの位置づけ早見表

浸窒焼入れは、「浸炭焼入れ」「窒化処理」と並ぶ表面硬化処理の一種ですが、それぞれ処理温度・硬化の仕組み・得意分野が異なります。まずは全体像を俯瞰し、自社の部品にどの処理が適しているかの見取り図としてご活用ください。

処理ファミリー	硬化の仕組み	処理温度帯	得意分野	関連記事
浸炭焼入れ	炭素を浸入させ急冷	900〜930°C	靭性・耐衝撃性	浸炭焼入れとは｜仕組みと課題を解説
浸炭窒化焼入れ	炭素＋窒素を浸入させ急冷	800〜900°C	低炭素鋼への対応	–
浸窒焼入れ（Nハード）	窒素のみを浸入させ急冷（＋時効）	620〜850°C	低歪み＋高硬度＋広鋼種対応	Nハード（浸窒焼入れ）サービスページ
窒化処理（ガス窒化・軟窒化・酸窒化・浸硫窒化）	窒素（＋炭素・硫黄）を拡散浸透	500〜550°C	極小歪み・低摩擦・耐焼付き性	窒化処理とは？種類からメリット、デメリットまで解説！※URL要確認

※窒化処理は「ガス窒化」「プラズマ窒化」「軟窒化（ガス／塩浴）」「酸窒化」「浸硫窒化（塩浴／ガス）」とさらに細分化されます。窒化処理そのものの詳細な種類分けは、上記の窒化処理コラムで解説しています。浸窒焼入れとの違いを深く理解したい方は、あわせてご覧ください。

熱処理の種類と選び方｜表面硬化処理を比較する（新規コラム作成推奨）

熱処理用語集：浸窒焼入れ

---

浸窒焼入れとは？

浸窒焼入れとは、鉄鋼部材を窒素ガス（または高温のアンモニア雰囲気）中で加熱し、窒素を浸入・拡散させた後に急冷することで、表面のみを選択的に硬化させる熱処理のことを指します。

浸窒焼入れの最大の特徴は、炭素を用いずに窒素だけを浸入させる点にあります。炭素系のガス（メタノール等）を使用しないため、煤（スス）の発生がなく仕上がり肌が良好です。また、粒界酸化が原理的に発生しないという特性があり、部品表面の疲労強度や耐摩耗性が安定します。

処理対象となるのは、純鉄・炭素鋼・合金鋼・ステンレス鋼まで幅広い鋼種です。ただし、部品の形状・サイズ・要求仕様によって最適な処理タイプが異なりますので、すべての用途に一律に適用できるわけではありません。まずは用途に応じた適否の確認が重要です。

表面硬化処理における浸窒焼入れの位置づけ

表面硬化処理は大きく「表面焼入れ（高周波焼入れ等）」と「化学的表面硬化（浸炭焼入れ・窒化・浸窒焼入れ等）」に分類されます。浸窒焼入れはこの後者に属し、窒素を鋼の表層に拡散・固溶させて硬化層を形成します。

一般的に広く使われてきた浸炭焼入れが「炭素の浸入＋焼入れ」であるのに対して、浸窒焼入れは「窒素の浸入＋急冷（焼入れ）」という工程をとります。この違いが、処理温度・ひずみ量・適用鋼種の自由度に大きな差をもたらします。

熱処理の種類と選び方｜表面硬化処理を比較する（新規コラム作成推奨）

熱処理用語集：浸窒焼入れ

処理の流れ（窒素浸入→急冷のメカニズム）

浸窒焼入れは、おおむね次の工程で行われます。

1. 加熱・雰囲気制御：窒化炉内を窒素ガス雰囲気に保ちながら所定温度まで昇温します。
2. 窒素の浸入・拡散：鋼の表層に窒素が拡散し、窒素固溶層や窒素マルテンサイト等の硬化相を形成します。
3. 急冷（焼入れ）：所定の処理時間ののち、油・ガス等の冷媒で急冷します。これにより表層の窒素マルテンサイト組織を固定し、高硬度を確定させます。
4. 時効処理（低温タイプのみ）：250〜350°Cで時効処理を施すことで、2層構造の超硬化層（最大1,000HV以上）を形成します（N-ハード(L)のみ）。

浸炭焼入れと異なり炭素を使わないため、浸窒焼入れ後の部品表面にはカーボン系の煤が付着しません。これが良好な仕上がり肌の直接的な理由です。

---

浸炭焼入れ・窒化処理と何が違うのか？

浸窒焼入れを正しく選定するには、浸炭焼入れと窒化処理のそれぞれの弱点を正確に把握することが重要です。

耐摩耗性や高強度を求める部品には、従来から「浸炭焼入れ」または「窒化処理」が使われてきました。しかし弊社に相談に来られるお客様の多くが口にされるのは、「どちらの処理でも何かしら妥協しなければならない」という現実です。浸炭を選べば歪みが出る。窒化を選べば欠けが出る。この二律背反が、精密部品・高強度部品の熱処理選定を難しくしています。

浸炭焼入れの強みと歪み問題

浸炭焼入れは、処理温度900〜930°Cという高温で炭素を鋼表面に浸入させた後、急冷します。そのため靭性に優れ、歯車・シャフト・カムなど衝撃荷重が加わる部品に広く採用されてきました。一方で、処理温度が高く急冷の温度落差も大きいため、熱処理ひずみが最も大きい表面硬化処理でもあります。

熱処理後の変形が大きいと、後工程で研磨による修正が必要になります。研磨工程の追加は、リードタイムの延長・コストの増加・担当者の工数増を意味します。精密部品や薄肉形状の部品では、変形が許容公差を超えてしまい、不良品が発生するケースもあります。

浸炭焼入れとは｜仕組みと課題を解説

窒化処理の低歪みと靭性の弱点

窒化処理は500〜550°Cという比較的低温で処理するため、熱処理ひずみが小さく寸法精度を保ちやすいのが最大の強みです。しかし処理時間が30〜50時間と長く、また窒化層（白層）は硬い反面、脆くて欠けやすいという特性があります。衝撃荷重が繰り返しかかる部品や、表層に靭性が求められる部品には適用が難しいケースがあります。

窒化処理はさらに、処理方法によって「窒化（ガス窒化／プラズマ窒化）」「軟窒化（ガス軟窒化／塩浴軟窒化）」「酸窒化」「浸硫窒化（塩浴浸硫窒化／ガス浸硫窒化）」に細分化され、それぞれ耐摩耗性・耐食性・潤滑性のバランスが異なります。中でもガス軟窒化は一般的に「窒化処理」と呼ばれる代表的な処理方法で、耐摩耗性と複合機能を両立します。また、あまり知られていない処理法として、耐摩耗性に潤滑性を付加できるガス浸硫窒化のような発展形も存在します。

さらに、従来の窒化処理は特定の合金鋼（SACM645・SCM440等）でないと十分な硬度が出ない場合が多く、鋼種の選択肢が制限されるという課題もあります。

窒化処理とは？種類からメリット、デメリットまで解説！※URL要確認（窒化・軟窒化・酸窒化・浸硫窒化の全種類とメリット・デメリットを詳説）

熱処理ひずみの大きさ比較

浸炭・浸炭窒化・浸窒焼入れ（N-ハード）・窒化の熱処理ひずみの大小関係は以下のとおりです。数値は処理タイプ・部品形状によって変わりますが、傾向として参考にしてください。

処理	処理温度	表面硬度	熱処理ひずみ	主な特徴・注意点
浸炭焼入れ	900〜930°C	HV700〜850	大（最大）	靭性に優れるが変形が大きく後工程の研磨が必要
浸炭窒化焼入れ	800〜900°C	HV700〜900	中	低炭素鋼・SPCC等に対応。浸炭より低歪みだが依然として残留変形あり
N-ハード(H)（高温浸窒焼入れ）	680〜850°C	HV800以上	小	短時間で高硬度を形成。浸炭窒化比でひずみ約半分
N-ハード(L)（低温浸窒焼入れ）	620〜680°C	HV1,000以上	極小（窒化並み）	時効処理で2層構造を形成。精密部品・後加工レス化に最適
窒化処理	500〜550°C	HV600〜1,100（材種依存）	最小	低歪みだが靭性不足・欠けが出やすく、処理時間が30〜50時間と長い

N-ハード(H)の時点で浸炭窒化焼入れ比でひずみが約半分に抑えられ、N-ハード(L)は窒化処理並みまで極小化できます。つまり浸窒焼入れは、「浸炭の靭性」と「窒化の低歪み」の双方を取りにいける処理です。ただし、形状・材種によって実際のひずみ量は変わりますので、試作による確認を弊社ではお勧めしています。

窒化処理の種類ごとの詳細な比較（ガス窒化・軟窒化・酸窒化・浸硫窒化）は 窒化処理とは？種類からメリット、デメリットまで解説！※URL要確認 をご覧ください

---

浸窒焼入れの仕組みと2つのタイプ

日本テクノの浸窒焼入れ「Nハード」は、低歪みを実現する新表面硬化法として特許を取得しています。処理温度の違いによって2つのタイプが存在し、それぞれ異なる特性を持ちます。部品に求められる硬度・靭性・ひずみ許容量・使用環境に合わせてタイプを選定します。

高温浸窒焼入れ「N-ハード(H)」の特徴

N-ハード(H)は、処理温度680〜850°Cで行う高温浸窒焼入れです。窒素マルテンサイトによって短時間で硬化層を形成します。

【処理温度・硬度】680〜850°C・800HV以上の硬化層を形成

高温域で窒素を急速に浸入させ、急冷することで窒素マルテンサイト組織を形成します。表面硬度は800HV以上を達成でき、処理時間が比較的短いのも特徴です。

【用途】耐摩耗性重視の部品・浸炭の代替として

「浸炭焼入れを使っていたが歪みが問題になっている」という部品への代替として有効です。浸炭窒化比でひずみが約半分に抑えられるため、後工程の研磨負荷を下げながら高硬度を確保できます。自動車部品・産業機械部品のうち、比較的衝撃荷重が少なく耐摩耗性を重視する部品に適しています。

Nハード（浸窒焼入れ）サービスページ

低温浸窒焼入れ「N-ハード(L)」の特徴

N-ハード(L)は、処理温度620〜680°Cで行う低温浸窒焼入れです。急冷後に250〜350°Cの時効処理を加えることで、2層構造の超硬化層を形成します。

【処理温度・硬度】620〜680°C・時効処理で最大1,000HV以上

低温で処理するため熱処理ひずみがさらに小さく、窒化処理並みの寸法精度を維持します。時効処理による2層構造によって最大1,000HV以上の超硬化層を形成でき、高い焼戻し軟化抵抗性・耐疲労性・靭性向上効果も得られます。

【用途】精密部品・後工程の加工レス化・靭性も必要な部品に

寸法精度が厳しい精密部品や、窒化では靭性が不足する部品に適しています。後工程の研磨を大幅に削減（または加工レス化）できるため、工程短縮・コスト削減の観点からも選ばれています。

---

浸窒焼入れを選定する上で考慮すべきポイント

浸窒焼入れへの切り替えを検討する際は、材質・要求硬度・ひずみ許容量・後工程の有無を事前に整理することが重要です。

弊社にご相談いただくお客様の中には、「浸窒焼入れを使えばすべての問題が解決すると思っていた」という方もいらっしゃいます。処理の特性を理解した上で選定することが、後の工程トラブルを防ぐ近道です。

材質・鋼種の制約はあるか

Nハードは合金元素に依存しない独自の硬化メカニズムを採用しているため、純鉄・炭素鋼（S45C・SPCC等）・合金鋼・ステンレス鋼まで幅広い鋼種に対応しています。従来の窒化処理では「比較的高価な特定合金鋼でないと硬化しない」というケースがありましたが、Nハードはその制約が大幅に緩和されています。ただし、鋼種・形状によっては試作確認をお勧めする場合があります。

要求硬度と有効硬化層深さの確認

N-ハード(H)で800HV以上、N-ハード(L)で最大1,000HV以上の表面硬度を達成できます。一方で、浸炭焼入れに比べると有効硬化層深さは浅い傾向にあります。深い硬化層が必要な部品（高負荷歯車等）では浸炭焼入れが依然として有利な場合もあるため、使用条件に照らした確認が必要です。

熱処理後の加工工程（研磨・追加工数）との兼ね合い

N-ハード(L)を選択した場合、熱処理ひずみが窒化処理並みまで抑えられるため、後工程の研磨取り代を大幅に削減できます。場合によっては後処理不要で最終仕様に仕上げることも可能です。現在の工程で「熱処理後の研磨に多大な時間がかかっている」という場合、N-ハード(L)への切り替えによってトータルコストを下げられる可能性があります。

部品形状・サイズによる適否

弊社の処理炉は横型バッチ炉で有効寸法が幅600mm×奥行900mm×高さ600mm（400kg/gross）まで対応しています。形状が複雑な部品や薄肉部品については、処理前に歪みリスクの確認を弊社と共に行うことをお勧めしています。

熱処理の選び方｜材質・形状・精度要求からの選定ガイド（新規コラム作成推奨）

---

浸窒焼入れが解決する、部品加工の3つの課題

浸窒焼入れは「浸炭の歪み問題」「窒化の靭性不足」「高価な鋼材のコスト」という三つの課題を同時に解消できる可能性があります。

ここまでコラムを読んでいただいているあなたのように、熱処理選定で壁にぶつかっている担当者の方は、たいてい「浸炭か窒化か」という二択の中で何かを妥協しながら設計されています。弊社では、この妥協を取り除くための相談を日々いただいています。

浸炭焼入れの歪みで後工程コストが膨らんでいる

「熱処理後の変形が大きく、研磨工程に時間とコストがかかる」「精密部品なのに、熱処理後の寸法が安定しない」——こうした悩みに対して、浸窒焼入れは有効な解決策になります。N-ハード(H)でもひずみを浸炭窒化比で約半分に低減でき、N-ハード(L)では窒化並みまで極小化できます。後工程の研磨取り代が減るということは、そのまま加工工数の削減・リードタイム短縮・コストダウンに直結します。

浸炭焼入れとは｜仕組みと課題を解説

窒化では靭性が足りず、衝撃荷重のある部品に使えない

窒化処理の白層は硬い反面、衝撃荷重のある部品では欠けが発生するケースがあります。「窒化を試したが、実使用で表面が剥離した」という相談を弊社でも受けることがあります。浸窒焼入れ（特にNハード）は窒化マルテンサイト組織を形成するため、高硬度と靭性を両立できます。ただし、すべての衝撃荷重条件に対応できるわけではなく、負荷条件によっては別途検討が必要な場合もあります。

窒化処理とは？種類からメリット、デメリットまで解説！

高価な特殊鋼・ステンレス鋼の材料費を削減したい

水回り部品や耐食性が求められる部品で、コスト面からステンレス鋼の代替を模索されているケースがあります。Nハードは安価な炭素鋼（S45C・SPCC等）に高い表面硬度と耐食性を付与できるため、高価な特殊鋼・ステンレス鋼からの材料代替が可能です。弊社での実績では、ステンレス等の高価な特殊鋼から安価な鋼材への代替により、材料費を約50%削減できたケースもあります。ただし材質・用途によって削減幅は異なりますので、個別のご相談をお勧めします。

熱処理コンサルティングサービス

---

日本テクノの浸窒焼入れ「Nハード」が実現する技術

弊社・株式会社日本テクノは、「合金元素に依存しない独自の硬化メカニズム」を特許取得済みの新表面硬化法として確立しています。浸窒焼入れという技術自体は海外でも研究されてきましたが、低歪みと広鋼種対応を両立するために必要なガス制御・温度制御・急冷プロセスの独自設計こそが、Nハードの核心です。

合金元素に依存しない独自の硬化メカニズム（特許取得済み）

一般的な窒化処理ではクロム・モリブデン等の合金元素との窒化物形成によって硬度を高めますが、Nハードは合金元素に依存しない窒素マルテンサイト変態を利用します。これにより、純鉄・S45C・SPCC・ステンレス鋼まで、鋼種を問わず硬化が可能です。「この材料では硬化できない」と他社に断られた案件のご相談も、ぜひ一度弊社にお持ちください。

メタノール不要・粒界酸化ゼロで仕上がり肌が良好

Nハードはメタノール（カーボン系ガス）を一切使用しません。そのため、天井にススが付かない、空調が不要、工場内が熱くないという「火のない熱処理工場」を実現しています。また酸化性ガスを含まないため、粒界酸化が原理的に発生しません。粒界酸化は部品表面の疲労強度低下の原因となる異常層ですが、Nハードではこれがゼロになるため、品質が安定します。

いまだかつてない熱処理工場について

純鉄からステンレスまで対応できる鋼種の幅広さ

Nハードが対応できる主な鋼種は以下のとおりです。ただし、鋼種・形状・要求仕様によって最適な処理タイプや条件が変わりますので、まずはご相談いただくことをお勧めします。

• 炭素鋼：S45C、S20C、S50C 等
• 低炭素鋼・一般鋼板：SPCC、SPHC 等
• 合金鋼：SCM415、SCM440、SCR420 等
• ステンレス鋼：SUS304、SUS316 等
• 純鉄・特殊鋼：各種対応可（詳細はご相談ください）

Nハード（浸窒焼入れ）サービス詳細

---

浸窒焼入れ（Nハード）の適用事例

弊社が実際に手がけた事例を2件ご紹介します。いずれも「浸炭の歪み問題」または「窒化の靭性・コスト問題」を起点にご相談をいただいたケースです。

カーエアコン部品

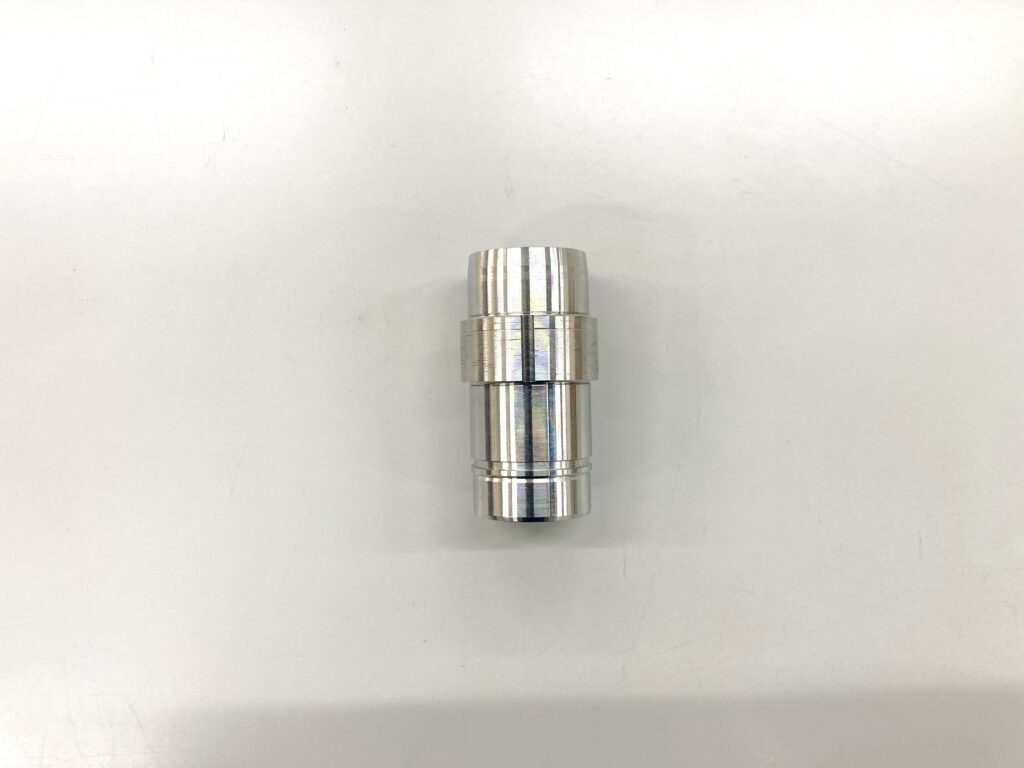

自動車エンジン向けアクチュエーター部品

---

浸窒焼入れ（Nハード）のことなら、日本テクノにお任せください

私たち株式会社日本テクノは、「火がない、CO2が生まれない、人もいない、いまだかつてない熱処理」を実現する開発型企業です。熱処理炉の設計・製作から受託加工・コンサルティングまで一貫して対応し、国内外で400台以上の熱処理炉を納入してきた実績があります。

日本テクノの浸窒焼入れ対応の3つの特徴

【特許技術】低歪みを実現する新表面硬化法「Nハード」

浸窒焼入れにおける独自の硬化メカニズムを特許取得済みです。合金元素に依存しない技術設計により、広鋼種への対応と低歪みの両立を実現しています。「他社で断られた」「処理できるか分からない」という鋼種・形状のご相談も、まずはお気軽にお問い合わせください。

【対応力】試作・小ロットから量産・コンサルまで一貫対応

共同開発・試作・小ロットでの受託加工から、量産体制の構築、熱処理設備の導入まで、ワンストップで対応しています。「まず試作で確認してから量産に移りたい」というご要望にも対応しています。また、現在お使いの熱処理工程のコスト・品質・歪みを見直す表面改質コンサルティングも承っています。

【処理炉サイズ】幅600mm×奥行900mm×高さ600mmまで対応

弊社の横型バッチ炉では有効寸法：幅600mm×奥行900mm×高さ600mm（400kg/gross）まで対応可能です。さらに大型の仕様については、熱処理設備の設計・製作にも対応していますのでご相談ください。

お問い合わせ・無料相談はこちら

熱処理加工センターについて

---

よくある質問

Q. 浸窒焼入れは、どのような鋼種に対応していますか？

A. 純鉄・炭素鋼（S45C・SPCC等）・合金鋼・ステンレス鋼まで幅広く対応しています。合金元素に依存しない独自の硬化メカニズムが特徴です。鋼種・形状によっては試作による確認をお勧めする場合もあります。

Q. 浸窒焼入れと浸炭窒化焼入れは何が違いますか？

A. 浸窒焼入れは炭素を使わず窒素のみを浸入させる点が根本的な違いです。炭素系ガス（メタノール等）を使用しないため粒界酸化が原理的に発生せず、仕上がり肌が良好で疲労強度が安定します。また、Nハードは独自の硬化メカニズムにより、広鋼種・低歪みの両立が可能です。

Q. 浸窒焼入れと窒化処理は、どちらを選べばよいですか？

A. 極限まで歪みを抑えたい・処理時間の制約がない場合は窒化処理、靭性も必要かつ研磨レス化や処理時間の短縮も重視する場合は浸窒焼入れ（Nハード）が適しています。窒化処理の詳しい種類分け（ガス窒化・軟窒化・酸窒化・浸硫窒化）は 窒化処理とは？種類からメリット、デメリットまで解説！※URL要確認 で解説していますので、あわせてご確認ください。
