スーパーマルチナイト（カーボン複合窒化）とは？ 構造・原理から金型適用事例まで解説！
2026/07/5
ダイカスト金型の焼付きやカジリを止めるために表面処理を検討していると、「通常の窒化処理では耐久性が足りない」「DLCコーティングはコストが高い上に密着が心配」という壁に突き当たることがあります。実際、当社にお問い合わせいただく生産技術担当者の方からも、「窒化とDLCの間を埋める処理が欲しい」という声を多くいただいています。
本コラムでは、株式会社日本テクノが特許を取得したカーボン複合窒化処理「スーパーマルチナイト」について、その構造・原理から他処理との比較、ダイカスト金型への適用事例まで詳しく解説します。読み終えると、スーパーマルチナイトが何を解決できるのか、自社の課題に当てはまるかどうかが判断できるようになります。
関連コラム（窒化処理の基礎から読みたい方へ）
スーパーマルチナイトは「窒化処理」の発展形にあたる技術です。窒化処理そのものの種類やメリット・デメリットを先に確認したい方は、まず以下の基礎記事をご覧ください。
窒化処理とは？種類からメリット、デメリットまで解説！
スーパーマルチナイト（カーボン複合窒化）とは？
【定義】 スーパーマルチナイトとは、ガス浸硫窒化処理（マルチナイト）を下地としながら、アセチレンガスの分解反応によって表面にカーボン膜を生成・固定させる、株式会社日本テクノの特許取得済み複合表面処理のことを指します。
マルチナイト（ガス浸硫窒化）をベースとした複合処理
マルチナイトは、アンモニアガスを主体とした雰囲気中で鋼材を加熱し、窒素と硫黄を同時に表面へ浸透させるガス浸硫窒化処理です。表面硬度の向上に加え、浸硫層による低摩擦・耐カジリ効果が得られることで、金型・摺動部品に広く用いられてきました。
スーパーマルチナイトはこのマルチナイトの工程にアセチレンガスを加えることで、窒化・浸硫の効果を維持したまま、最表面に新たなカーボン膜を形成することを可能にした処理です。つまり、マルチナイトの進化形と位置づけることができます。
アセチレンガスの分解反応でカーボン膜を自己固定する仕組み
スーパーマルチナイトの最大の特徴は、カーボン膜の「形成と固定」が同時に起こる点にあります。アセチレンガス（C₂H₂）が処理炉内で熱分解すると、炭素原子が鋼材表面に析出します。このとき、単純にアモルファスカーボンが堆積するだけでなく、カーボンナノチューブ・カーボンナノコイル・カーボンナノファイバーといったナノカーボン類が、メソフェース（ガラス質）カーボンの中に生え、カーボン膜を下地にしっかりと固定する構造が形成されます。
これは一種のCVD処理（化学気相成長法）に相当します。ナノカーボン類が微細な凹凸をつくることで、液体を弾く「ぬれ性の低減」が生まれます。この特性が、アルミ溶湯に対する離型性の向上として現れます。ただし、処理条件や鋼種によって皮膜の状態は異なる場合がありますので、適用にあたっては事前のご相談をお勧めしています。
スーパーマルチナイトの3層構造と各層の役割
スーパーマルチナイトは、表面から順に「カーボン膜」「浸硫層」「窒素拡散層（硬化層）」という3層で構成されています。それぞれが独立した機能を持ちながら、複合的に作用することで高い効果を発揮します。
最表面：カーボン膜（ナノカーボン類による自己固定層）
最表面に形成されるカーボン膜は、低摩擦係数と非ぬれ性を担う層です。ナノカーボン類が膜の中に定着しているため、単純な堆積膜とは異なり剥離しにくい特性を持ちます。この層がアルミニウムやマグネシウムの溶湯を弾き、金型への凝着・焼付きを防ぎます。
中間層：浸硫層（なじみ・耐カジリ）
マルチナイトに由来する浸硫層は、なじみ性と耐カジリ性を高める役割を担います。摺動条件のきつい部位でも金型と相手材が激しく擦れ合う際の初期なじみを助け、金型表面の早期損傷を抑制します。
最深部：窒素拡散層（硬化層）
最も深い位置にある窒素拡散層は、母材（鋼材）の表面硬度を大きく高める層です。SKD61などの合金工具鋼では、窒化後の表面硬度が1,000〜1,250Hv程度に達します。この硬化層が、金型全体の耐摩耗性と疲労強度を下支えしています。
なお、用途によっては化合物層（白層）を薄くコントロールする、あるいは化合物層レスの処理を選択することも可能です。これはダイカスト金型のように、ヒートクラックへの配慮が必要な場合に特に重要です。
熱処理・表面改質コンサルティング（用途・材質に応じた層構成の相談はこちら） 熱処理の用語集（化合物層・拡散層などの用語はこちら）
マルチナイトとスーパーマルチナイトの違い
スーパーマルチナイトは、マルチナイト（ガス浸硫窒化）の「後継・上位版」です。下地の処理プロセスは共通しており、アセチレンガスによるカーボン膜形成のステップが加わる点が唯一の違いです。一見シンプルな変更に見えますが、最表面の性状がまったく変わるため、離型性・耐凝着性の面での差は非常に大きくなります。
| 比較軸 | マルチナイト（ガス浸硫窒化） | スーパーマルチナイト（カーボン複合窒化） |
|---|---|---|
| 処理の構成 | 窒化＋浸硫 | 窒化＋浸硫＋カーボン膜（CVD） |
| 最表面の皮膜 | 浸硫層 | ナノカーボン類を含むカーボン膜 |
| 摩擦係数 | 低い | さらに低い（カーボン膜による） |
| 離型性・非ぬれ性 | あり | 大幅に向上（溶湯を弾く） |
| 耐剥離性 | 高い | 高い（ナノカーボンが膜を固定） |
| 対応温度域 | 400〜700℃ | 400〜700℃（同等） |
| 化合物層コントロール | 可能 | 可能 |
| 特許 | なし（一般技術） | 取得済（日本テクノ） |
| 主な用途 | 金型・摺動部品全般 | ダイカスト金型・アルミ溶湯接触部品に特に有効 |
注意点として、カーボン膜の形成はすべての用途で必ずしも追加的な優位性をもたらすわけではありません。たとえばアルミ溶湯との接触がない純粋な摺動用途であれば、マルチナイトだけで十分なケースもあります。当社では用途ヒアリングをもとに、処理の選定をご提案しています。
他の表面処理との比較—「窒化では不足、DLCでは過剰」を解決する
表面処理の選定で最もよく聞かれるのが「DLCと窒化のどちらを選べばよいか」という問いです。両者にはそれぞれ明確な強みと制約があります。スーパーマルチナイトは、この2つの間に位置する選択肢として機能します。
| 比較軸 | 通常の窒化処理 | DLCコーティング | スーパーマルチナイト |
|---|---|---|---|
| 処理の位置づけ | 浸透・硬化処理 | 薄膜コーティング（CVD/PVD） | 浸透処理＋CVDカーボン膜の複合 |
| 密着性・剥離リスク | 剥離なし（母材と一体） | 前処理・条件次第で剥離リスクあり | ナノカーボンで固定、剥離しにくい |
| 摩擦係数 | 中程度 | 非常に低い（μ≒0.1） | 低い |
| 離型性（溶湯） | 限定的 | 高い（ただし高コスト） | 高い（ナノカーボン膜による非ぬれ性） |
| 処理コスト目安 | 低〜中 | 高 | 中（DLCより低コスト） |
| 複雑形状への対応 | 高い（ガス処理） | 形状に制約あり | 高い（ガス処理） |
| 化合物層のコントロール | 可能 | 不可（別工程が必要） | 可能 |
| 主な弱点 | カーボン膜なし・離型性限定的 | コスト・密着管理の難しさ | カーボン膜がない用途は過剰になる場合も |
どんな用途に向くか：選定の目安
スーパーマルチナイトが特に有効なのは、「アルミ・マグネシウムの溶湯と接触する金型」「耐焼付き・離型性が最優先で、コストもDLCより抑えたい」「複雑な形状・細部の穴にも均一に処理したい」といったケースです。逆に、高速・乾式切削工具のように極めて厳しい摩擦条件が求められる場合は、DLCの方が適するケースもあります。用途ごとに最適な処理は変わりますので、当社では詳細なヒアリングのうえで処理の提案をしています。
ダイカスト金型でスーパーマルチナイトが選ばれる理由
弊社の経験では、スーパーマルチナイトへのお問い合わせで最も多いのがアルミダイカスト金型への適用です。理由は明確で、カーボン膜の「非ぬれ性」がアルミ溶湯に対して非常に効果的に機能するからです。
アルミ溶湯の「ぬれ性」と焼付きの仕組み
アルミニウムは高温の液体状態では鉄鋼材料と強く結合しようとする性質（ぬれ性）を持っています。この性質が、ダイカスト金型の表面にアルミが凝着・固化する「焼付き」の主な原因です。焼付きが進むと離型不良が発生し、金型の表面が損傷します。損傷が蓄積すると金型の補修・交換が早まり、1ショットあたりの生産コストが上昇します。
カーボン膜がもたらす離型性と湯流れ改善
スーパーマルチナイトが形成するナノカーボン類を含むカーボン膜は、アルミ溶湯に対して「ぬれ性がない」状態を表面に作り出します。これにより溶湯は金型表面に凝着しにくくなり、離型性が大幅に向上します。
さらに、離型剤の使用量を減らしても流動性が確保できるため、複雑な形状の細部まで溶湯が均一に充填される「湯流れ性の改善」が実証されています。高圧で押し込まなくても溶湯が流れるようになれば、金型への物理的な負荷も下がります。これが金型寿命の延長につながる構造です。
ヒートクラックへの対応（化合物層コントロール）
ダイカスト金型は加熱と急冷の繰り返しにより、表面に「ヒートクラック（熱疲労き裂）」が発生しやすい環境です。一般的に化合物層が厚すぎるとヒートクラックが起きやすくなるため、スーパーマルチナイトでは化合物層の厚みを用途に応じて精密にコントロールします。場合によっては化合物層レスの処理も選択できます。この柔軟な層制御が、ダイカスト金型への適用を可能にしている要因の一つです。
適用可能な鋼種と処理条件
スーパーマルチナイトは処理温度域が400〜700℃と非常に広く、ほとんどの鋼種に対応できます。これはガスの組成と温度を自社制御できる日本テクノの独自炉設計によるものです。
処理温度域と対応鋼種
| 鋼種・材質 | 適用の可否・コメント |
|---|---|
| 合金工具鋼（SKD61等） | ◎ ダイカスト金型の標準材。最も実績が多い |
| 高速度工具鋼（SKH系） | ○ 工具・パンチ類への適用実績あり |
| 構造用合金鋼（SCM系等） | ○ 摺動部品・ギア類への適用が可能 |
| ステンレス鋼（SUS系） | △ 鋼種・条件によって要相談（窒化性の影響） |
| 炭素鋼（S45C等） | ○ 簡易的な耐摩耗向上に使用可 |
各鋼種への適用は材質・使用条件・要求特性によって変わります。上記は目安であり、実際の処理可否は詳細なヒアリングのうえでご確認ください。
化合物層あり・なしの使い分け
化合物層（白層）を厚く生成することで耐摩耗性をさらに高める処理と、化合物層を極力抑えて靭性・耐ヒートクラック性を優先する処理の、どちらも選択が可能です。ダイカスト金型では後者（化合物層薄め・なし）を選ぶケースが多く、転造金型や鍛造金型では耐摩耗重視で前者を選ぶケースがあります。処理の仕様は用途と材質の組み合わせで決定するため、試作・開発段階からご相談いただくことをお勧めしています。
自動車トランスミッション用ダイカスト金型への適用事例

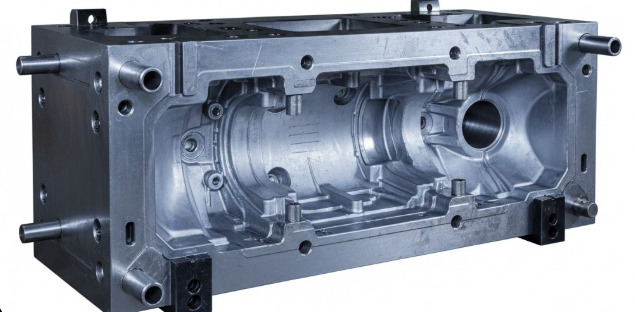

適用部品は自動車トランスミッション用のダイカスト金型の事例です。トランスミッション部品は複雑な内部形状を持つため、溶融アルミを細部まで充填するために高い注入圧力が必要でした。この高圧注入が金型への物理的な負荷を高め、「金型寿命が短く、補修・交換のサイクルが短い」という課題を抱えていました。
＞＞詳細はこちら
スーパーマルチナイト（カーボン複合窒化）のことなら、日本テクノにご相談ください
スーパーマルチナイトの処理実績を持つのは、現時点では弊社・株式会社日本テクノのみです。特許取得済みの独自プロセスであり、他社での代替処理は困難です。ダイカスト金型の焼付き・ショット数不足・離型不良でお悩みの方は、ぜひ一度ご相談ください。
当社の3つの特徴
【処理技術】特許取得の複合プロセスを自社炉で実施 スーパーマルチナイトは日本テクノが特許を取得している独自技術です。ガスの配合・温度・処理時間を自社設計の熱処理炉で精密に制御するため、品質の再現性が高く保たれています。処理温度域400〜700℃の広い適用範囲も、自社炉設計の強みです。
【試作・開発対応】小ロットから共同開発まで対応 本社横の熱処理加工センターに処理設備を保有しており、試作・小ロットでの受託加工が可能です。まず試作で効果を確認し、量産条件を最適化してから本格適用するという進め方を、多くのお客様がされています。
【コンサルティング】処理の選定から条件設計まで一貫サポート 「どの処理が最適か分からない」という段階からご相談いただけます。材質・形状・使用条件をヒアリングした上で、スーパーマルチナイト以外の選択肢も含めて最適な処理を提案します。処理の比較試作、炉の導入を含めたトータルサポートも対応しています。
▶ 技術資料ダウンロード（マルチナイト／スーパーマルチナイト）
よくある質問
Q. スーパーマルチナイトとマルチナイト（ガス浸硫窒化）の違いは何ですか？
A. マルチナイトに「アセチレンガスによるカーボン膜形成」を追加した複合処理がスーパーマルチナイトです。最表面にナノカーボン類を含むカーボン膜が形成されるため、離型性・非ぬれ性が大幅に向上します。処理温度域・対応鋼種はほぼ同等です。詳しくはガス浸硫窒化処理（マルチナイト）とは？もあわせてご覧ください。
Q. どのような材質・部品に適用できますか？
A. SKD61などの合金工具鋼をはじめ、高速度工具鋼・構造用合金鋼・炭素鋼など幅広い鋼種に対応しています。ステンレス鋼は鋼種によって要相談です。適用可能かどうかは材質と用途をヒアリングの上でご回答します。
Q. 処理後の寸法変化はどの程度ですか？
A. ガス窒化系の処理のため、変寸は非常に小さく抑えられます。ただし鋼種・形状・処理条件によって異なるため、精密金型や寸法公差が厳しい部品については事前の試作確認をお勧めしています。その他の疑問はよくある質問（Q&A）ページもご参照ください。
窒化処理・マルチナイト関連コラム一覧
本記事は「窒化処理」というテーマの中でも、ダイカスト金型向けの応用技術に特化した内容です。窒化処理全般について体系的に知りたい方は、以下の記事もあわせてご覧ください。
- 窒化処理とは？種類からメリット、デメリットまで解説！（窒化処理の全体像）
- ガス浸硫窒化処理とは？（マルチナイトの技術詳細・事例）
- 熱処理の基礎知識・技術コラム一覧
